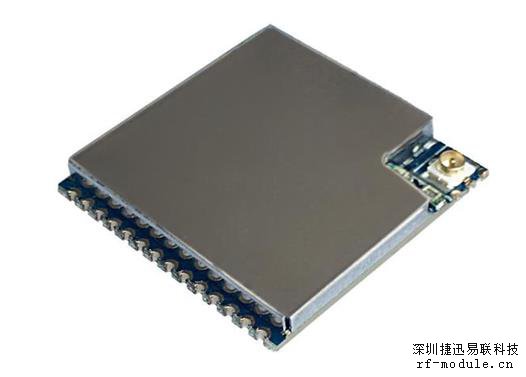

一、 产品概述
YL-800RT-150mW是一款高性能、低功耗、远距离的微功率星型无线组网模块，内部自动扩频计算和前导CRC纠错处理，不改变用户的任何数据和协议，采用半双工透明传输机制，实现串口无线收发代替有线传输的功能，适合无线水表，气表，传感，等低功耗应用场合。模块的射频芯片基于扩频跳频技术，在稳定性、抗干扰能力以及接收灵敏度上都超越现有的GFSK模块。配置低功耗高速处理器，数据处理能力、运算速度均有所提高。用户可以通过我们公司配置的上位机软件根据实际需求灵活配置模块的工作频率、串口速率、扩频因子、扩频带宽等参数，操作简单，使用方便。
二、 产品特点
* 基于LoRaTM 扩频调制技术。
*半双工通讯，串口数据透明传输。
*380—510MHz免申请频段，其他频段可定制。
*标准功率发射，标准22dBm，7级可调。
*接收灵敏度高达-148dBm，最大发射功率+22dBm。
*采用高效前向纠错编码技术和跳频机制，抗干扰能力强，误码率低。
*支持串口唤醒，随时收发数据，无周期唤醒时间。
*CAD检测LoRaTM信号，防止误唤醒。
*可以空中升级和串口升级模块。
*可以动态读出接收数据包的RISS值
*多种命令监听空中信道占用。
*可通过命令修改参数。
*可以通过软件或者单片机命令灵活设置模块参数。
*SMT贴片封装，方便嵌入式安装。
*内置看门狗，保证长期可靠稳定运行。
*开阔的有效通讯距离可达4—6公里。
三、 应用领域
*智能家居、智能交通、传感网络；
*工业自动化、农业现代化、建筑智能化；
*水、电、气、暖自动集抄系统；
*水利、油田、矿井、气象等设备信息采集；
*路灯控制、电网监测、风光互补系统；
*工业设备数据无线传输以及工业环境监测；
*其他一切需要无线代替有线通讯的情况。

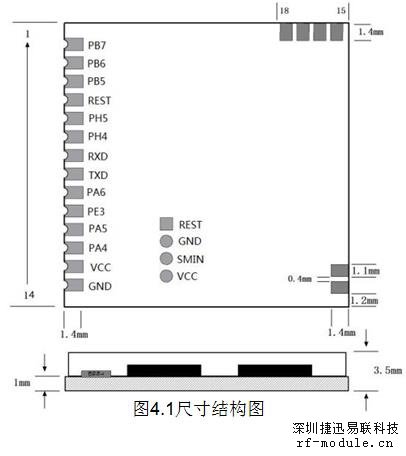

四、 尺寸结构
*其他一切需要无线代替有线通讯的情况。

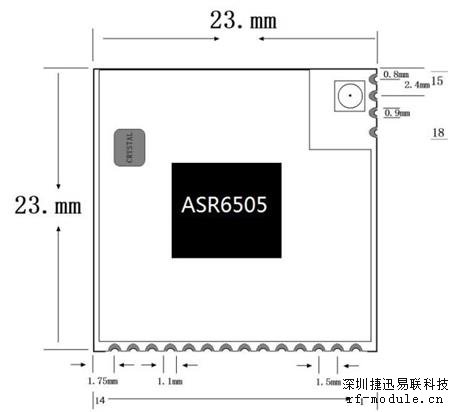

四、 尺寸结构

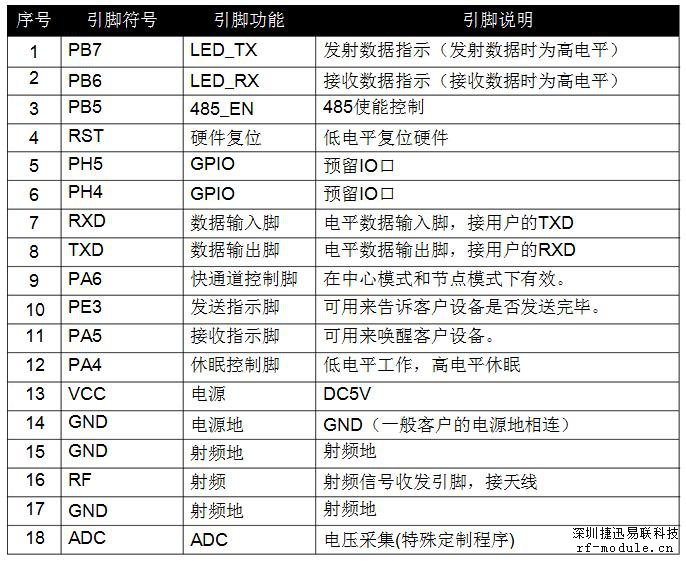

正常模式：PA4是用来控制模块的唤醒和休眠，PA4拉低时，模块进入工作模式，模块可以收发数据和配置参数。PA4拉高或悬空，模块进入休眠此时电流是3.9uA,进入休眠，模块不可以收发数据和配置参数。
中心模式：PA4是用来控制模块的唤醒和休眠，PA6用来控制模块快速收发数据。PA4拉低时，模块进入工作模式，模块可以收发数据和配置参数。PA6拉高或悬空，模块长前导发射数据，PA6拉低模块短前道发射数据。PA4拉高或悬空且PA6也要拉高或悬空，模块进入休眠此时电流是3.9uA,进入休眠，模块不可以收发数据和配置参数。
节点模式：PA4是用来控制模块的唤醒和休眠，PA6用来控制模块快速收发数据。PA4拉低时，模块可以设置和发射数据.PA4拉高或悬空PA6也要拉高或悬空,模块可以CAD监听接收数据，PA6拉低时，模块进入全速接收数据。
注：如果要配置模块的参数，不管在哪个模式下PA4脚必须接地，才可以输入命令进行配置参数。PA4脚被拉低50ms后客户端才可以从串口发送数据给模块。
快速通道控制脚是用来控制中心模块和节点模块在通信时候快速通信，以降低节点模块的耗电。如：一个中心模块和节点模块通信，他们正常通信的周期，是按休眠时间来发送。如果中心模块和节点模块在唤醒的情况下把PA6管脚拉低，模块去长前导进行通信。
注：PA6脚休眠的时候要置高，客户如果不需要快速通道，可以把PA2脚悬空。
调制方式：LoRaTM 扩频
工作频率：380~510MHz（可定制）
发射功率：22dBm
接收灵敏度：-148dBm
串口速率：1200bps～115200bps（默认9600bps）
接口校验：8E1/8O1/8N1（可选）
工作电压：4.5～5.5V（可定做2.1～3.6V）（输出20dBm）
发射电流：≤120mA（发射功率20dBm）
接收电流：≤10mA
休眠模式：≤3.9uA
休眠模式：≤3.9uA
客户端唤醒时间：即时唤醒
休眠时间：2s,4s,6s,8s,10s
呼吸时间：2ms,4ms,8ms,16ms,32ms,64ms
休眠时间：2s,4s,6s,8s,10s
呼吸时间：2ms,4ms,8ms,16ms,32ms,64ms
工作温度：-40～+80℃（工业级别）
工作湿度：10%～90%相对湿度，无冷凝
七、 功率消耗

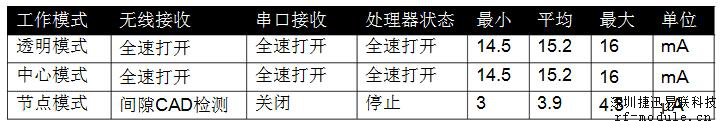

A:功耗参数说明
B:计算模块的平均电流(只适合节点模式)
节点模式下模块只可以计算出待机的平均电流，平均电流大小计算主要看你设置模块的两个参数，一个是休眠时间和呼吸时间，休眠时间的电流是3.9µA,呼吸时间电流是11.5mA.
C:电池使用寿命计算(只适合节点模式)
模块休眠电流虽然为3.9µA,但模块不是一直休眠，它会间隙打开CAD,检测空中有无相同频段和参数的LoRaTM信号。所以模块只可以计算出平均电流，通过计算模块在节点模式下的平均电流为22µA（当然是在特定的参数，后面介绍怎么计算平均电流）。则3600mAh电池的使用寿命为：

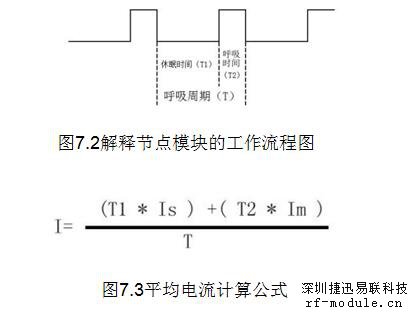

D:计算平均电流(只适合节点模式)
如果睡眠周期是4s（T1:表示睡眠周期），呼吸时间是8ms（T2:表示呼吸时间）,睡眠时候的电流是4µA（Is:表示休眠电流）,呼吸的时候电流是11.5mA（Im:表示呼吸电流）。按上面的公式算可以得出平均电流在I=22µA
注：如果模块在节点模式下工作最好是3.3V供电，这样减少稳压管子的静态电流损耗。
八、 应用电路

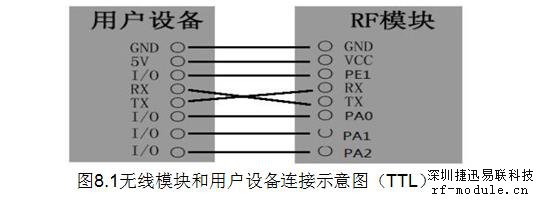

无线模块和用户设备连接方式如图8.1所示，需要注意共地连接，否则模块可能无法正常工作。设备的串口速率和串口校验必须和模块一致，模块和模块之间通信需要设置空中收发频率、扩频因子、扩频带宽、工作模式一致。
其他参数请下载以下pdf资料了解
