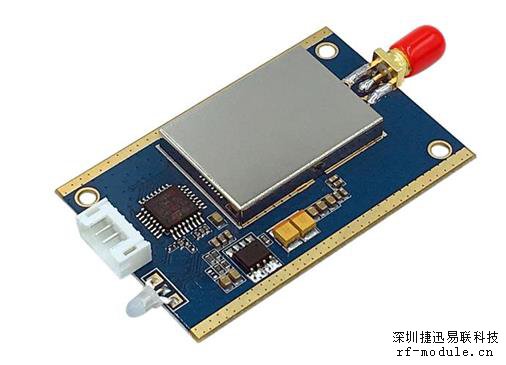

一、 产品概述
YL-900IL是一款高性能、低功耗、远距离的微功率射频无线数据收发模块，内部自动扩频计算和前导CRC纠错处理，不改变用户的任何数据和协议，采用半双工透明传输机制，实现无线代替的功能。模块的射频芯片基于扩频跳频技术，在稳定性、抗干扰能力以及接收灵敏度上都超越现有的GFSK模块。配置STM低功耗高速处理器，数据处理能力、运算速度均有所提高。模块有多种通信模式可以设置，模式不同对应的功耗不同。方便一些低功耗场合的应用。用户可以通过我司配置的上位机软件根据实际需求灵活配置模块的工作频率、串口速率、扩频因子、有效数据比和扩频带宽等参数，操作简单，使用方便。
二、 产品特点
* 基于LoRaTM扩频调制技术。
* 半双工通讯，串口数据透明传输。
* 420~450MHz免申请频段，其他频段可定制。
* 生产免调试，5-15V宽电压范围。
* 微功率发射，标准 500mW，7级可调。
* 接收灵敏度高达-148dBm，最大发射功率+27dBm。
* 采用高效前向纠错编码技术和跳频机制，抗干扰能力强，低误码率。
* 支持串口唤醒，随时收发数据，无周期唤醒时间。
* 支持空中唤醒，通过模块给出 AUX信号，唤醒用户设备。
* CAD检测LoRaTM信号，防止误唤醒。
* 可以空中升级和串口升级模块。
* 可以动态读出接收数据包的 RISS值
* 多种命令监听空中信道占用。
* 可通过命令切换模块的工作模式。
* 可以通过软件或者单片机命令灵活设置模块参数。
* 2.0接线座支持 TTL/RS232/RS485电平信号。
* 内置看门狗，保证长期可靠稳定运行。
* 开阔地有效通讯距离可达6~10公里。
三、 应用领域
*智能家居、智能交通、传感网络；
*工业自动化、农业现代化、建筑智能化；
*水、电、气、暖自动集抄系统；
*水利、油田、矿井、气象等设备信息采集；
*路灯控制、电网监测、风光互补系统；
*工业设备数据无线传输以及工业环境监测；
*其他一切需要无线代替TTL/RS232/RS485有线通讯的情况。
调制方式：LoRaTM 扩频调制技术
工作频率：420~450MHz（可定制）
发射功率：27dBm
接收灵敏度：-148dBm
串口速率：1200bps～115200bps
接口校验：8E1/8O1/8N1（可选）
工作电压：5～15V（输出27dBm）
发射电流：≤500mA（发射功率27dBm）
接收电流：≤25mA
低电流模式：≤1mA
休眠模式：≤250uA
低电流模式：≤1mA
休眠模式：≤250uA
客户端唤醒时间：即时唤醒
空中唤醒时间：≤2S
空中唤醒时间：≤2S
工作温度：-40～+80℃（工业级别）
工作湿度：10%～90%相对湿度，无冷凝

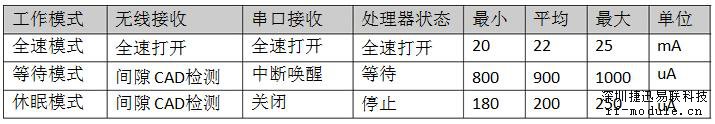

六、 功率消耗
六、 功率消耗
七、 应用电路

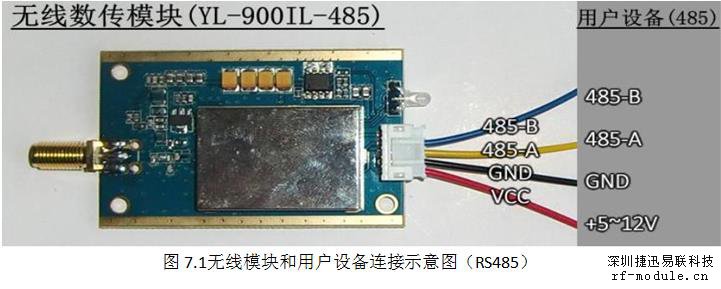

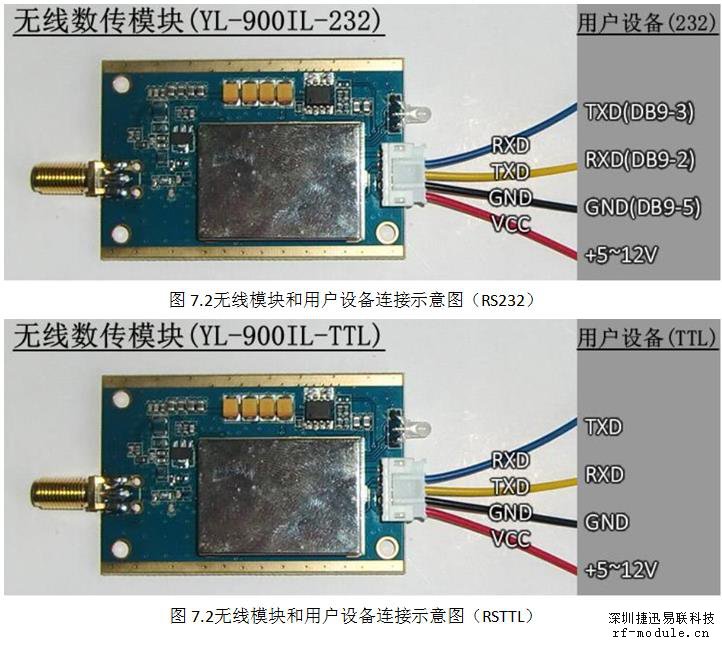

无线模块和用户设备连接方式如下图所示，需要注意共地连接，否则模块可能无法正常工作。客服设备的串口参数和模块的串口参数，需要保持相同，模块和模块之间通信需要设置空中收发频率、扩频因子、扩频带宽、有效数据比和工作模式一致。
其他参数请下载以下pdf资料了解
