一、产品概述

YL-800IU是一款高性能、低功耗、远距离的微功率射频无线数据收发模块，内部自动扩频计算和前导CRC纠错处理，不改变用户的任何数据和协议，采用半双工透明传输机制，实现无线代替的功能。模块的射频芯片基于扩频跳频技术，在稳定性、抗干扰能力以及接收灵敏度上都超越现有的GFSK模块。配置STM低功耗高速处理器，数据处理能力、运算速度均有所提高。用户可以通过我司配置的上位机软件,根据实际需求灵活配置模块的工作频率、串口速率、扩频因子、有效数据比和扩频带宽等参数，操作简单，使用方便。

二、产品特点

* 基于LoRaTM 扩频调制技术。

* 半双工通讯，串口数据透明传输。

* 420~450MHz免申请频段，其他频段可定制。

* 生产免调试，USB直接供电，无需外接电源。

* 微功率发射，标准 100mW，7级可调。

* 接收灵敏度高达-148dBm，最大发射功率+20dBm。

* 采用高效前向纠错编码技术和跳频机制，抗干扰能力强，低误码率。

* 支持串口唤醒，随时收发数据，无周期唤醒时间。

* 支持空中唤醒，通过模块给出AUX信号，唤醒用户设备。

* CAD检测 LoRa TM信号，防止误唤醒。

* 可以空中升级和串口升级模块

* 可以动态读出接收数据包的RISS值

* 多种命令监听空中信道占用。

* 可通过命令切换模块的工作模式。

* 可以通过软件或者单片机命令灵活设置模块参数。

* 2.0接线座支持 TTL/RS232/RS485电平信号。

* 内置看门狗，保证长期可靠稳定运行。

* 开阔地有效通讯距离可达3~5公里。

三、应用领域

*智能家居、智能交通、传感网络；

*工业自动化、农业现代化、建筑智能化；

*水、电、气、暖自动集抄系统；

*水利、油田、矿井、气象等设备信息采集；

*路灯控制、电网监测、风光互补系统；

*工业设备数据无线传输以及工业环境监测；

四、模块参数

调制方式：LoRaTM 扩频

工作频率：420~450MHz（可定制）

发射功率：20dBm

接收灵敏度：-148dBm@1.2kbs

串口速率：1200bps～115200bps（默认9600bps）

接口校验：8E1/8O1/8N1（可选）

工作电压：4.5～5.5V（可定做3.0～3.6V）（输出20dBm）

发射电流：≤75mA（发射功率20dBm）

接收电流：≤19.2mA
低电流模式：≤850uA
休眠模式：≤190uA

客户端唤醒时间：即时唤醒
空中唤醒时间：≤2S

工作温度：-40～+80℃（工业级别）

工作湿度：10%～90%相对湿度，无冷凝

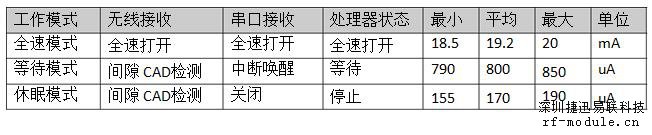

五、功率消耗

六、应用电路

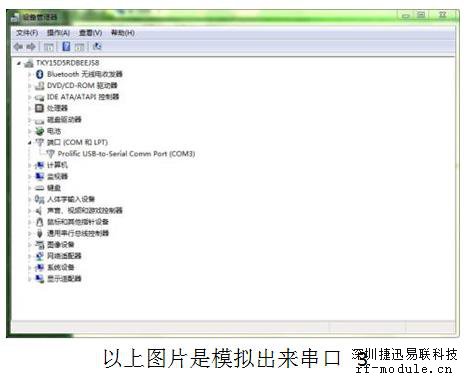

无线模块可以直接连接电脑或工控机的 USB接口，值得注意的是，在系统上运行需要安装驱动，不同的系统需要安装不同的驱动。如果安装成功电脑会模拟出一个串口，可以可以通过串口调试助手发射接收数据。一般我的电脑，属性，设备管理器，在这里就回有个串口弹出。还有一种就是模拟出 IDH设备，这个需要有一定开发实力，才能使用。在这里就不做过多讲解。
