捷迅易联无线模块

无线模块 YL-900IW

芯片方案:LoRaTM扩频调制技术
载波频率:420~450MHz(可定制)
发射功率:27dBm
通讯距离:可达6~10公里

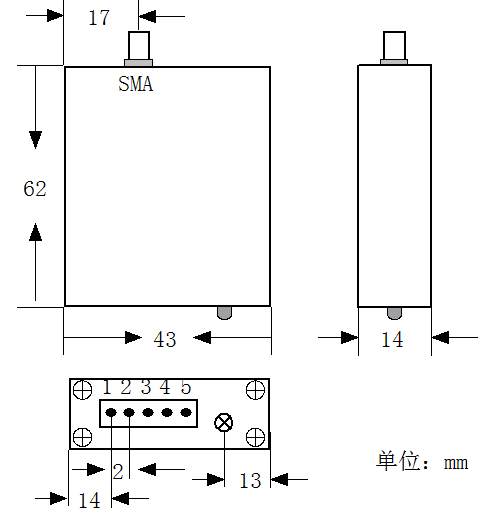

产品尺寸:62*43*14
通讯接口:TTL/RS232/RS485
产品简介:YL-900IW是一款高性能、低功耗、远距离的微功率射频无线数据收发模块,内部自动扩频计算和前导CRC纠错处理,不改变用户的任何数据和协议,采用半双工透明传输机制,实现无线代替的功能。 模块的射频芯片基于扩频跳频技术,在稳定性、抗干扰能力以及接收灵敏度上都超越现有的GFSK模块。配置STM低功耗高速处理器,数据处理能力、运算速度均有所提高。 用户可以通过我司配置的上位机软件,根据实际需求灵活配置模块的工作频率、串口速率、扩频因子、有效数据比和扩频带宽等参数,操作简单,使用方便。

产品概述
       YL-900IW是一款高性能、低功耗、远距离的微功率射频无线数据收发模块,内部自动扩频计算和前导CRC纠错处理,不改变用户的任何数据和协议,采用半双工透明传输机制,实现无线代替的功能。
模块的射频芯片基于扩频跳频技术,在稳定性、抗干扰能力以及接收灵敏度上都超越现有的GFSK模块。配置STM低功耗高速处理器,数据处理能力、运算速度均有所提高。
       用户可以通过我司配置的上位机软件,根据实际需求灵活配置模块的工作频率、串口速率、扩频因子、有效数据比和扩频带宽等参数,操作简单,使用方便。


技术参数 参数说明
调制方式 LoRaTM扩频
工作频率 420~450MHz(可定制)
发射功率 27dBm
接收灵敏度 -148dBm
串口速率 1200bps~115200bps(默认9600bps)
接口校验 8E1/8O1/8N1(可选)
工作电压 5~15V(输出27dBm)
发射电流 ≤500mA(发射功率27Bm)
接收电流  ≤25mA
低电流模式 ≤1mA
休眠模式  ≤250uA
空中唤醒时间 ≤2S
客户端唤醒时间 即时唤醒
工作温度 -40~+80℃ (工业级别)
工作湿度 10%~90%相对湿度,无冷凝

引脚符号 引脚功能 引脚说明
VCC 电源 电源范围5V-15V
GND 电源地 0V
TXD 数据输出脚 电平数据输出脚,接用户的RXD
RXD 数据输入脚 电平数据输入脚,接用户的TXD
AUX 指示控制脚 用来唤醒客户端,提示模块处理状态

下载类目 下载链接
产品规格书 微功率扩频无线模块YL-900IW


产品应用
1.智能家居、智能交通、传感网络
2.工业自动化、农业现代化、建筑智能化
3.水、电、气、暖等计量表自动集中抄表系统
4.水利、油田、矿井、气象等设备信息采集
5.路灯控制、电网监测、风光互补系统
6.工业设备数据无线传输以及工业环境监测
7.其他一切需要无线代替有线通讯的情况
