LoRa网关(YL-701)-深圳捷迅易联科技

 文章来源:未知编辑:admin时间:2020-04-30 22:58

LoRa网关YL-701产品手册V2.7

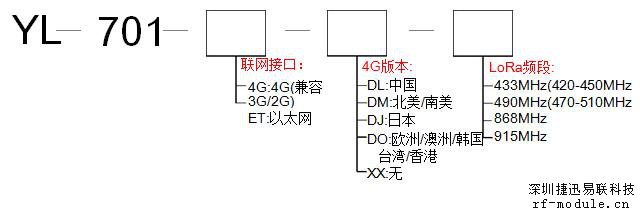

规格

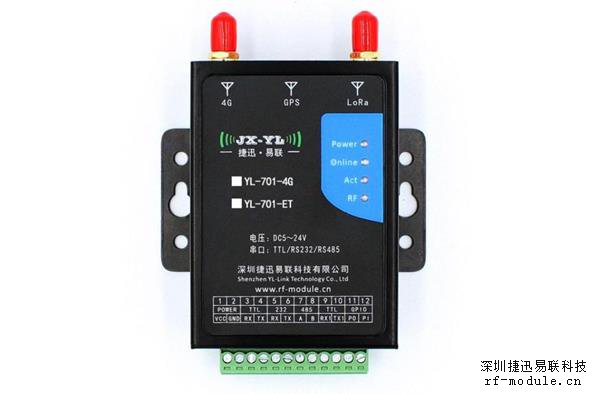

一、 产品概述

这是一款LoRa转4G/RJ45(网口)的无线数传网关,专门用于将LoRa数据或串口数据转换为IP数据,或将IP数据转换为LoRa数据或串口数据,通过无线通信网络进行传送的无线中继设备。硬件包括控制器单元、通讯模块(4G模组、LoRa模组、以太网模块)、电源管理模块、接口转换电路等主要部件。

这款无线网关采用工业级的高性能32位通信处理器,以嵌入式SO实时操作系统为软件支撑平台,内嵌标准的TCP/IP 协议栈,支持串口数据透明传输。WDT看门狗设计,保证系统稳定。具有完备的防掉线机制,保证网关永远在线。SIM/UIM 卡接口内置15KV ESD 保护。可以与本公司LoRa终端模块或LoRa成品设备配套使用。

网关提供TTL/RS232/RS485通讯接口,支持1200-115200bps常用波特率,支持8N1、8O1、8E1常用校验,可直接连接串口设备,实现数据透明传输功能。另外提供一个独立的TTL接口用于配置参数。通过本公司配套的参数配置软件,可以灵活配置网关参数。采用金属外壳封装,具备IP30防护级别,外置接线端子,DC5-24V宽电压设计,方便工业应用现场安装。支持串口软件升级和服务器远程维护。

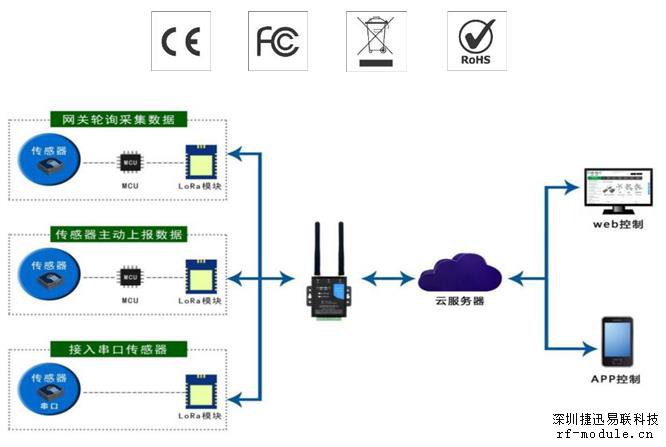

这款网关作为终端模块或成品设备与云平台服务器数据对接的桥梁,不仅提供串口通讯,还提供了 LoRa 无线通讯,特别适合低功耗远距离小数据量传输的物联网应用场景。

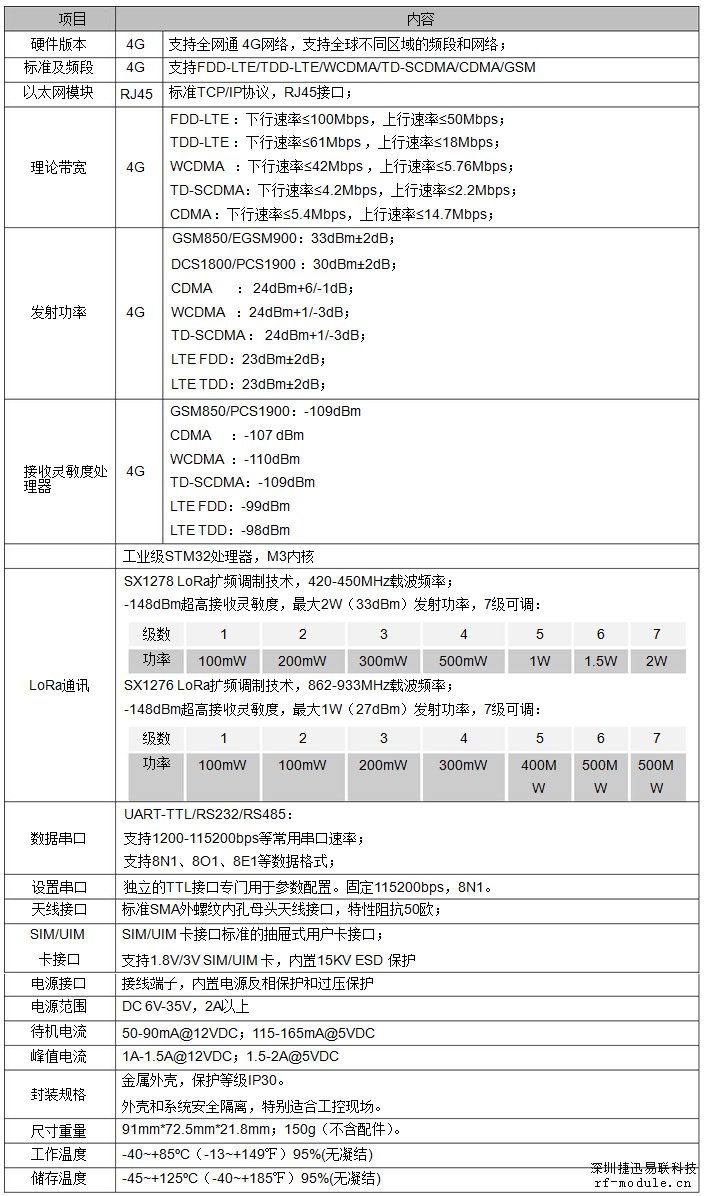

二、 规格参数

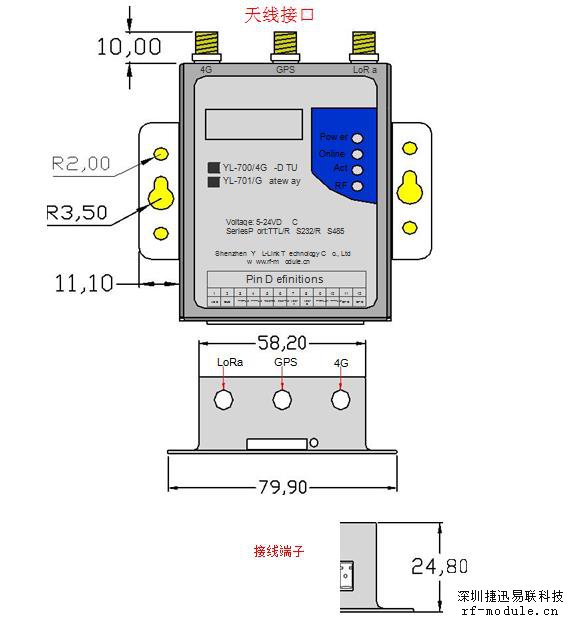

三、 规格尺寸


四、 指示灯说明

      网关自带4个指示灯:(ms表示毫秒,S表示秒)
  Power:红色单色电源指示灯,上电就会常亮;
  Online:
     4G版蓝色: 慢闪:200ms亮/1800ms灭 表示找网
     慢闪:200ms灭/1800ms亮 表示待机
     快闪:125ms灭/125ms亮 表示传输数据
  Act:黄色单灯,运行指示灯,在网关启动的时候一直亮,过1S后就开始闪烁,启动完成就熄灭;
     当上传数据或收到服务器的数据时候就闪烁下。
  RF:红/蓝双色LoRa收发指示灯,发射闪红色,接收闪蓝色;

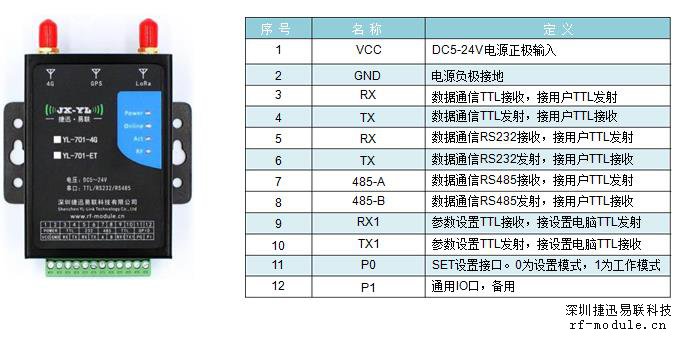

五、 管脚定义

其他详情请下载下方pdf文档资料查看

深圳捷迅易联科技有限公司
地址:广东深圳南山区科技园科智西路科苑西工业区南23栋602
电话:0755-26031631     网站:www.rf-module.cn
LoRa网关YL-701产品手册V2.7:pdf资料下载
