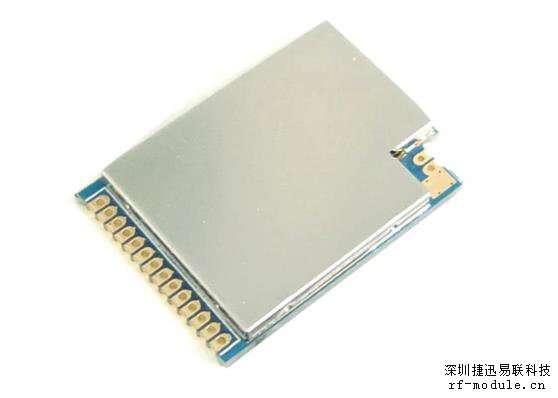

低功耗扩频无线模块YL-1278RF

一、 产品概述

YL-1278RF是一款高性能、低功耗、远距离的微功率无线扩频编码模块,内部自动扩频计算和硬件校验处理,用户不需要了解太复杂的射频知识,和硬件调,只是需要调试底层SPI通信,和理解好函数的意义。就可以轻松的应用YL_1278RF扩频模块。YL_1278RF模块非常适合远距离,低数据量和低功耗等应用场合。射频模块的射频芯片基于扩频跳频技术,在稳定性、抗干扰能力以及接收灵敏度上都超越现有的GFSK射频模块。

二、 产品特点

    基于LoRaTM扩频调制技术。
半双工通讯,标准  SPI通信控制。
    420~450MHz免申请频段,其他频段可定制。
生产免调试,2.1-3.6V宽电压范围。
微功率发射,标准     100mW,设置功率寄存器。
接收灵敏度高达-148dBm,最大发射功率+20dBm。
硬件检验,和硬件扩频编码,可以自定义调频机制。
接收,发射,CAD检测,休眠等多种模式任意却换。
贴片封装,方便客户嵌入自己的     PCB。
    C语言函数封装,直接调入函数接口。
嵌套式屏蔽盖保护,增加抗干扰性能。

三、 应用领域

    智能家居、智能交通、传感网络;
工业自动化、农业现代化、建筑智能化;
水、电、气、暖等计量表自动集中抄表系统;
水利、油田、矿井、气象等设备信息采集;
路灯控制、电网监测、风光互补系统;
工业设备数据无线传输以及工业环境监测;
掌机数据采集,和嵌入式设备数据传输;
其他一切需要无线代替有线通讯的情况。

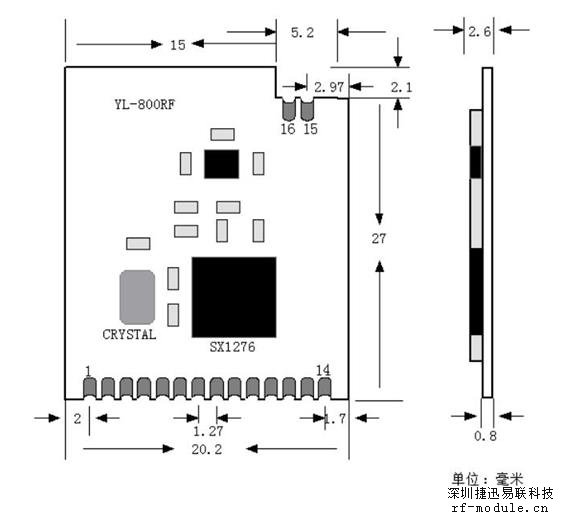

四、 尺寸结构

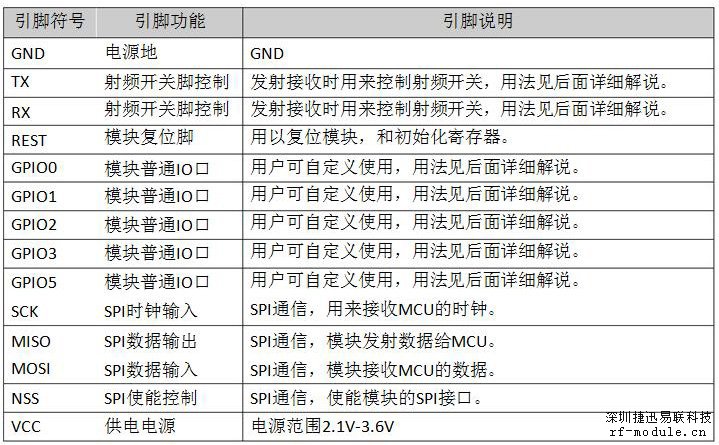

五、 引脚定义


注:管脚TX,RX,在后面第9章有详细介绍,REST管教在10章有图文介绍,GPIO管教在11章有表格介绍,SPI在第七章有时序介绍。


六、 技术参数


    调制方式:LoRaTM扩频
    工作频率:420~450MHz(可定制)
    发射功率:20dBm
    接收灵敏度:-148dBm
    工作电压:2.1~3.6V(输出20dBm)
    发射电流:≤120mA(发射功率20dBm)
    接收电流:≤9.9mA
    休眠模式:≤1uA
    工作温度:-40~+80℃(工业级别)
    工作湿度:10%~90%相对湿度,无冷凝

注:输入的电源纹波系数要控制在50mV以内,并可提供瞬间脉冲电流300MA以上,脉冲宽度大于800MS。

其他详情请下载下方pdf文档资料查看

深圳捷迅易联科技有限公司
地址:广东深圳南山区科技园科智西路科苑西工业区南23栋602
电话:0755-26031631     网站:www.rf-module.cn
低功耗扩频无线模块YL-1278RF:pdf资料下载
