气表模块 YL-801UG

芯片方案:STM8L LoRa
载波频率:470~510MHz
发射功率:20dBm
通讯距离:可达 3~5 公里
产品尺寸:~
通讯接口:光电/单干簧管/双干簧管

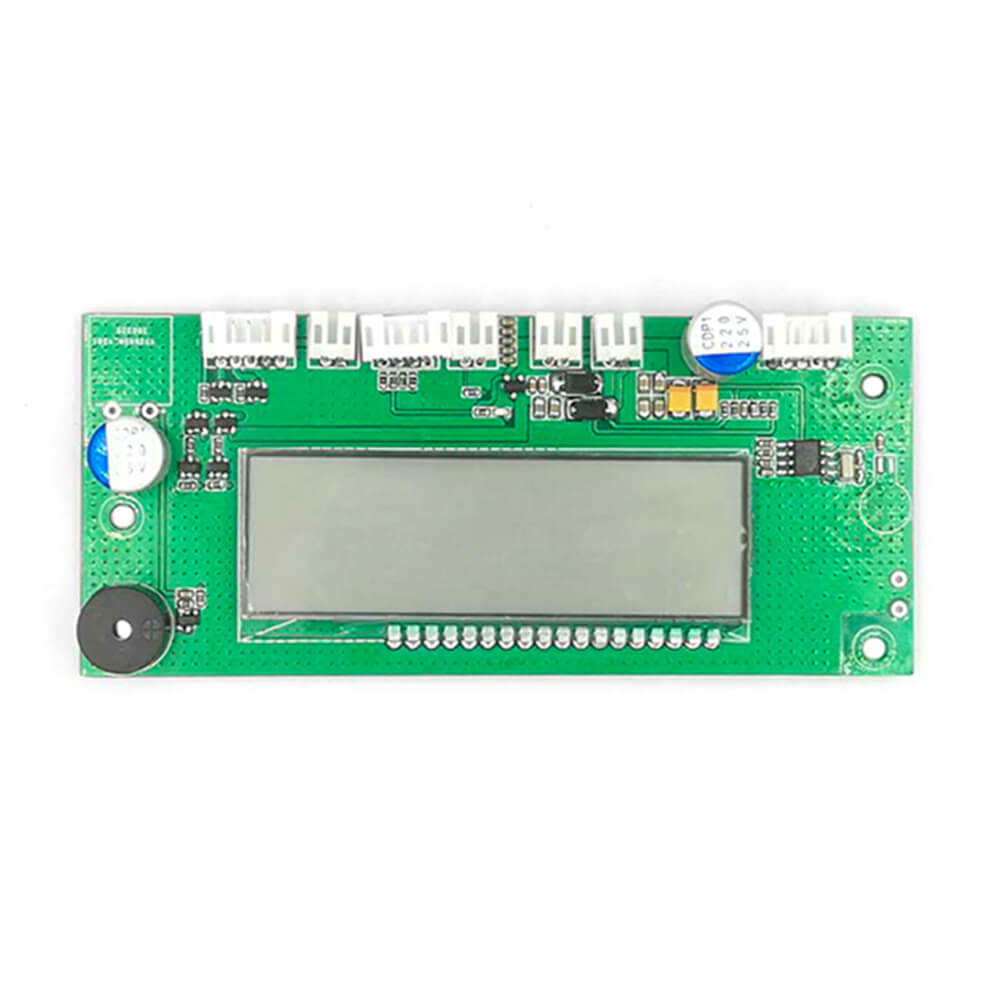

产品简介:YL-801UG是一款气表专用无线抄表模块,模块的主MCU采用强大的STM8L单片机和LoRaTM无线扩频芯片组成,模块集成了LCD显示,阀控电路,触发按键,磁感应,主副电压控制,超级电容补偿电路,主电压检测电路和气表采集电路。各个功能的实现都是依据行业内多年形成的标准。在气表采集电路方面,可设置为光电采集、单干簧管采集和双干簧管采集,并且双干簧管子有强磁干扰保护。

产品概述
       YL-801UG是一款气表专用无线抄表模块,模块的主MCU采用强大的STM8L单 片机和LoRaTM无线扩频芯片组成,模块集成了LCD显示,阀控电路,触发按键, 磁感应,主副电压控制,超级电容补偿电路,主电压检测电路和气表采集电路。 各个功能的实现都是依据行业内多年形成的标准。在气表采集电路方面,可设置 为光电采集、单干簧管采集和双干簧管采集,并且双干簧管子有强磁干扰保护


性能参数 参数值
调制方式 LoRaTM扩频
工作频率 470~510MHz(可定制)
发射功率 20dBm
接收灵敏度 -148dBm
主工作电压 4v-6v(气表4节干电池)
备工作电压 2.1-3.6V(一次性锂电池)
瞬间发射电流 ≤120mA(发射功率20dBm)
平均待机电流 ≤20uA
休眠模式 ≤4.9uA
休眠时间  2S,4S,6S,8S,10S
呼吸时间  2ms,4ms,8ms,16ms,32ms,64ms
工作温度 -40~+80℃ (工业级别)
工作湿度 10%~90%相对湿度,无冷凝

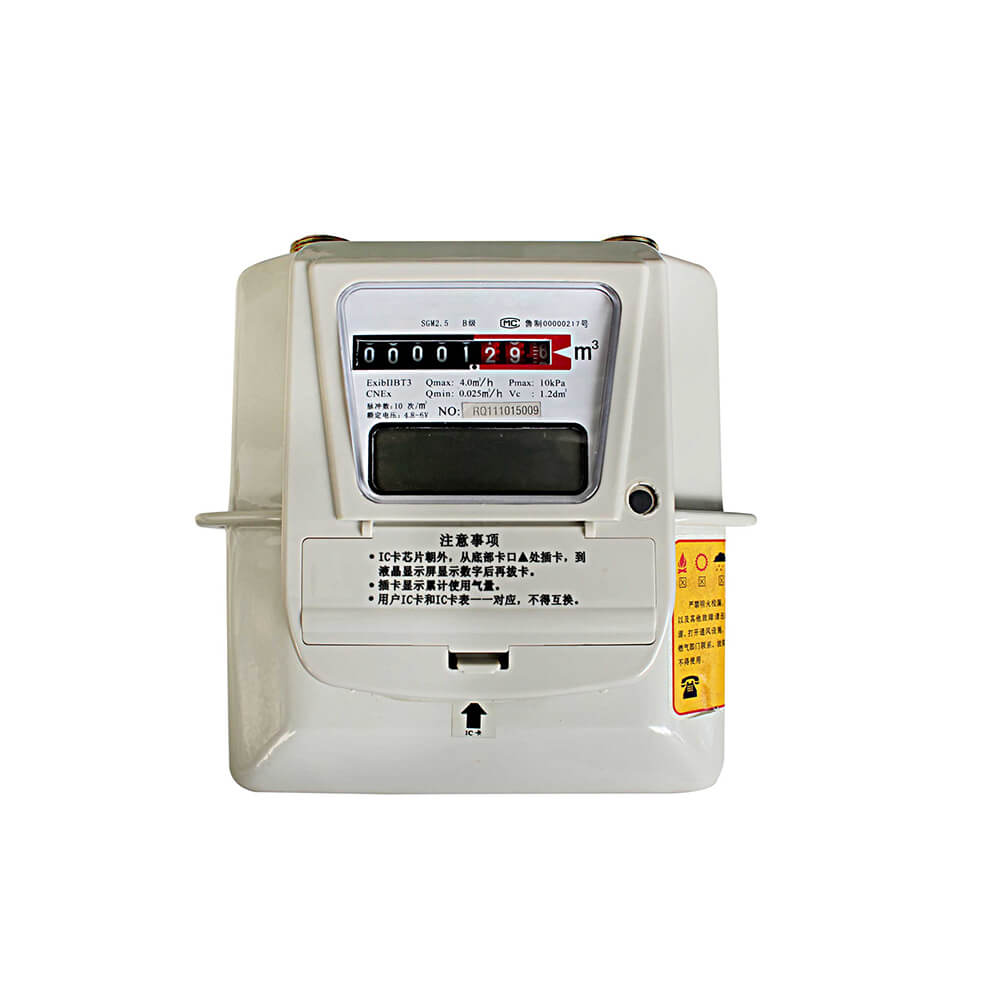

气表抄表

管脚定义及说明:

序号 管脚定义
1 触发按键
2 阀门控制
3 双干簧管接口
4 主电压输入
5 副电压输入
6 单干簧管接口
7 光电传感器接口


下载类目 下载链接
产品说明书 气表模块产品说明书
软件 水气表设置软件


产品 说明
1.掌机单点抄表 YL-801UG 支持单点抄表,不组网也可以对每个表单独抄数据。在掌机里面 集成一个 YL-800T 模块(版本在 2.7 版本以上),把模块设置成中心模块,参数 和表参数一致。按协议发送数据,进行抄表和表的控制。
2.集中器远程抄表 集中器抄表,可以利用 3G/4G 和小无线低功耗 MAC 网络进行远程抄表, 在第一次抄表前,最好让集中器进行组网,组网需要时间,组网完成,建立路由 表后,远程服务器就可以得到节点数量和网络路径,也可以进行无线抄表,如果 有少量的表没有网络路径,也可以进行抄表,只是会强制寻找路径。
3.集中器和掌机混合抄表 YL-801UG 里面协议支持单点和网络命令,所以混合抄表也是可以实现,这 样就方便没网络的时候也可以用掌机进行抄表。
