捷迅易联无线模块

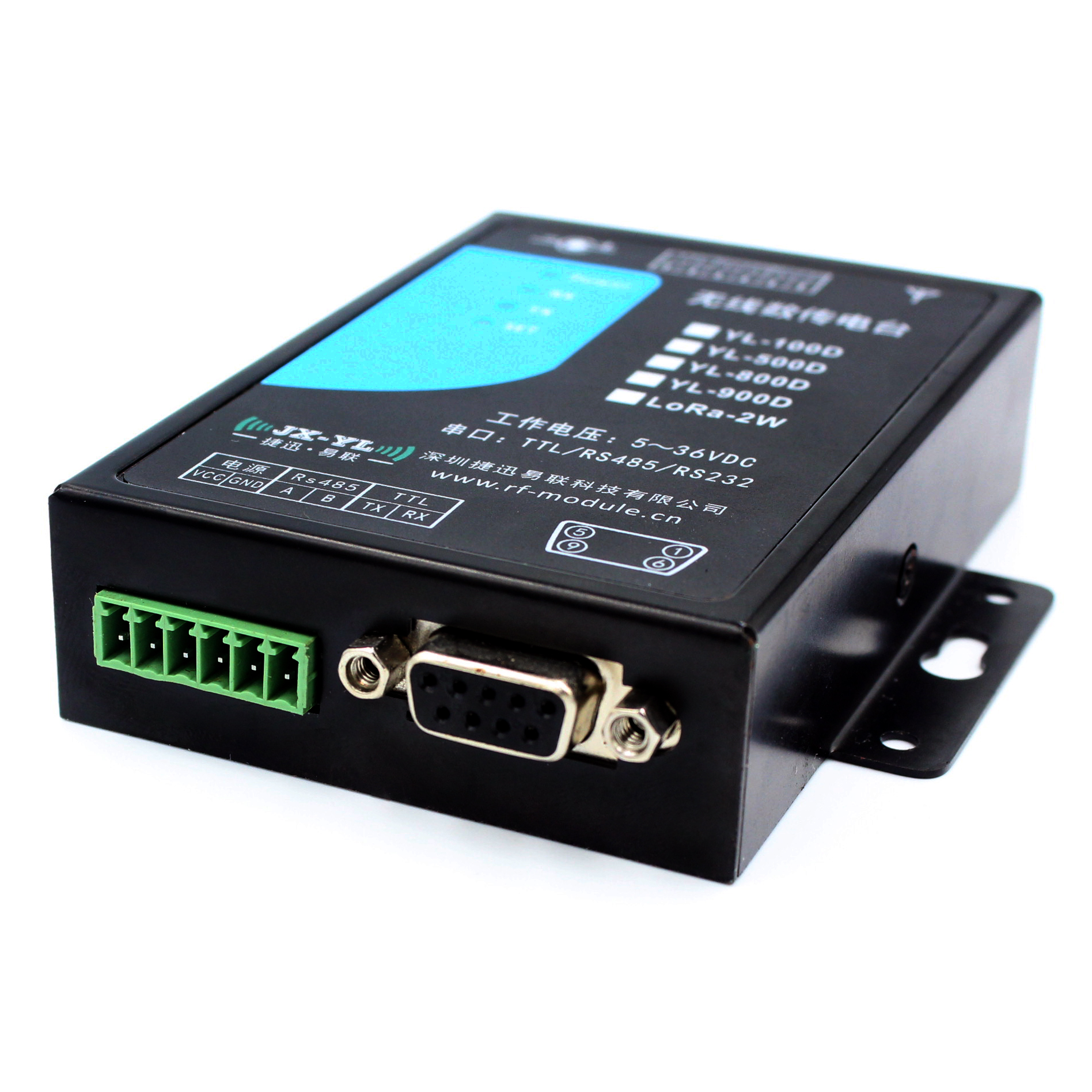

串口无线数传模块 YL-100D

芯片方案:GFSK
载波频率:420~450MHz
发射功率:20dBm
通讯距离:传输距离1000米以上,如开阔地无干扰情况下可达1.5Km
产品尺寸:99*96*24.4mm
通讯接口:MAX485/MAX232/TTL
产品简介:YL-100D是一款高稳定性,低功耗,高性价比的无线数传电台,并且采用GFSK调制方式,增加了无线数据的稳定性。YL-100D是透明传输模块,在不改变客户的任何数据和协议的前提,完成无线传输数据功能。YL-100D在稳定性上面,软件做了非常多的检测措施,保证模块在任何情况下都不可能出现死机或不工作,完全按工业级的设计标准。该模块相对一般模块具有输入电压宽,灵敏度高,传输距离远,通讯速率高,内部自动完成通讯协议转换和数据收发控制等特点。用户可以通过我公司配置的上位机软件根据自己的需求灵活配置模块的串行速率,工作信道,发射功率,通讯数率等参数。

产品概述
        YL-100D是一款高稳定性,低功耗,高性价比的无线数传电台,并且采用GFSK调制方式,增加了无线数据的稳定性。YL-100D是透明传输模块,在不改变客户的任何数据和协议的前提,完成无线传输数据功能。YL-100D在稳定性上面,软件做了非常多的检测措施,保证模块在任何情况下都不可能出现死机或不工作,完全按工业级的设计标准。该模块相对一般模块具有输入电压宽,灵敏度高,传输距离远,通讯速率高,内部自动完成通讯协议转换和数据收发控制等特点。用户可以通过我公司配置的上位机软件根据自己的需求灵活配置模块的串行速率,工作信道,发射功率,通讯数率等参数。



技术参数 参数说明
调制方式 GFSK
工作频率 420~450MHz
发射功率 20dBm
接收灵敏度 -121dBm@1.2kbs
串口速率 1200bps~57600bps
接口校验 8E1/8O1/8N1(可选)
工作电压  5V~35V宽电压输入(输出20dBm)
发射电流 ≤150mA(发射功率20dBm)
接收电流 ≤30mA
客户端唤醒时间 即时唤醒
工作温度 -40~+80℃ (工业级别)
工作湿度 10%~90%相对湿度,无冷凝
下载类目 下载链接
产品说明书 工业电台YL_100D产品说明书
软件 YL-100系列配置软件


产品应用
1.无线排队设备,酒店电子门锁、生物识别门禁管理系统
2.医疗和电子仪器仪表自动化控制
3.智能教学设备、婴儿监护、病房呼叫系统
4.家庭电器和灯光智能控制
5.防盗报警智能卡,铁路机车远程检测
6.水、电、煤气,暖气自动抄表收费系统或无功补偿及电网监测
7.无线会议表决、打分系统,PDA终端、无线点菜系统
8.LED屏无线传输文字,图片和无线控制
9.电子衡器、无线吊秤、车辆监测、老化设备检测
10.工业设备数据无线传输以及工业环境监测
11.视频监控云台控制,门禁考勤读卡器
12.气象、油井、水利设备信息采集以及自然环境检测
13.矿井下井人员考勤定位系统;瓦斯检测报警;仪器、货物、医疗设备等重要资产和重要人员的区域定位;物流的供应链管理
14.风力发电路灯无线控制,太阳能光伏逆变器的数据监控
