无线数传模块 YL-800RN
芯片方案：LoRaTM扩频调制技术
载波频率：380—510MHz(可定制)
发射功率：最大发射功率+22dBm
通讯距离：开阔的有效可达2-3公里

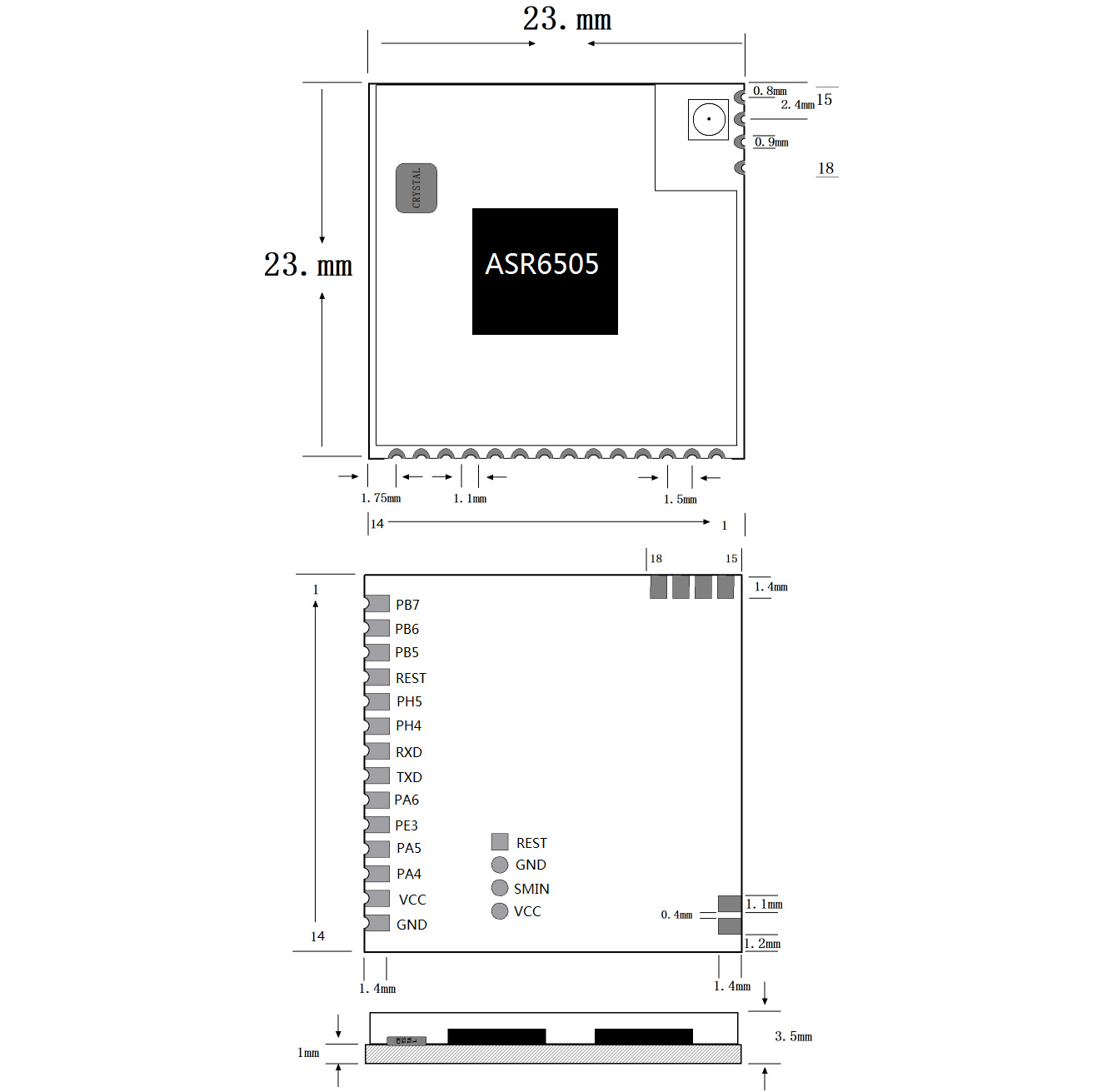

产品尺寸：23*23*3.5
通讯接口：TTL
产品简介：YL-800RN-150mW是一款高性能、低功耗、远距离的微功率无线MESH组网模块，内嵌无线MESH自组网协议, MESH是分布式的对等网状网络，能够充分利用网络中的路由冗余，具有优异的网络自愈性、稳定性和极佳的数据吞吐量，其组网耗时很短，所有的设备上电即工作，支持7级路由，网络覆盖范围达到7公里以上。
物理层采用了很多先进的无线通信技术如跳频、自适应速率、安全可靠的全网自组网技术 、交织纠错编码等；链路层采用智能的碰撞避免算法，具有优异的抗干扰能力。
| 产品概述 |
|---|
|
YL-800RN-150mW是一款高性能、低功耗、远距离的微功率无线MESH组网模块，内嵌无线MESH自组网协议, MESH是分布式的对等网状网络，能够充分利用网络中的路由冗余，具有优异的网络自愈性、稳定性和极佳的数据吞吐量，其组网耗时很短，所有的设备上电即工作，支持7级路由，网络覆盖范围达到7公里以上。 物理层采用了很多先进的无线通信技术如跳频、自适应速率、安全可靠的全网自组网技术 、交织纠错编码等；链路层采用智能的碰撞避免算法，具有优异的抗干扰能力。 |
| 调制方式 | LoRaTM扩频 |
|---|---|
| 工作频率 | 380—510MHz（可定制其他频段） |
| 发射功率 | 22dBm |
| 接收灵敏度 | -148dBm |
| 串口速率 | 1200bps～115200bps（默认9600bps） |
| 接口校验 | 8E1/8O1/8N1（可选） |
| 工作电压 | 4.5～5.5V（可定做2.1～3.6V）（输出22dBm） |
| 发射电流 | ≤120mA（发射功率22dBm） |
| 接收电流 | ≤10mA |
| 转发时间 | 200ms |
| 工作环境 | -40～+80℃，10%～90%相对湿度，无冷凝（工业级别） |
| 序号 | 引脚符号 | 引脚功能 | 引脚说明 |
|---|---|---|---|
| 1 | PB7 | LED_TX | 控制外部LED，高电平有效 |
| 2 | PB6 | LED_RX | 控制外部LED，高电平有效 |
| 3 | PB5 | 485EN_EN | 485控制使能脚 |
| 4 | REST | 硬件复位 | 低电平复位硬件 |
| 5 | PH5 | GPIO | 预留IO口 |
| 6 | PH4 | GPIO | 预留IO口 |
| 7 | RXD | 数据输出脚 | 电平数据输出脚，接用户的RXD |
| 8 | TXD | 数据输入脚 | 电平数据输入脚，接用户的TXD |
| 9 | PA6 | GPIO | 预留IO口 |
| 10 | PE3 | GPIO | 预留IO口 |
| 11 | PA5 | GPIO | 预留IO口 |
| 12 | PA4 | GPIO | 预留IO口 |
| 13 | VCC | 电源 | 电源范围4.5V-5.5V(定制可以2.1~3.6V) |
| 14 | GND | 电源地 | GND（一般客户的电源地相连） |
| 15 | GND | 射频地 | 射频地 |
| 16 | RF | 射频接收 | 射频信号收发引脚，接天线 |
| 17 | GND | 射频地 | 射频地 |
| 18 | ADC | ADC | 电压采集口(特殊定制程序,一般悬空) |
| 产品应用 |
|---|
| 1.智能家居、智能交通、传感网络 |
| 2.工业自动化、农业现代化、建筑智能化 |
| 3.水、电、气、暖等计量表自动集中抄表系统 |
| 4.水利、油田、矿井、气象等设备信息采集 |
| 5.路灯控制、电网监测、风光互补系统 |
| 6.工业设备数据无线传输以及工业环境监测 |
| 7.其他一切需要无线代替有线通讯的情况 |
