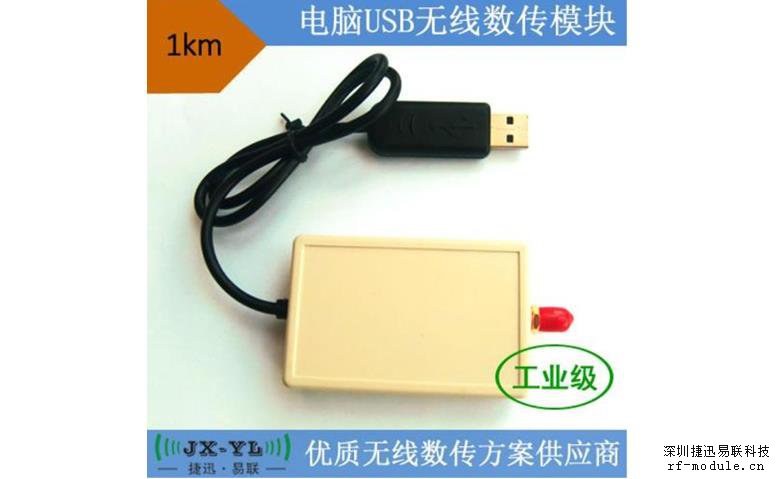

一、 产品概述
YL-100IU是一款高稳定性，低功耗，高性价比的无线模块，并且采用GFSK调制方式，增加了无线数据的稳定性。YL-100IU是透明传输模块，在不改变客户的任何数据和协议的前提，完成无线传输数据功能。YL-100IU在稳定性上面，软件做了非常多的检测措施，保证模块在任何情况下都不可能出现死机或不工作，完全符合工业级的设计标准。该模块相对一般模块具有尺寸小，灵敏度高，传输距离远，通讯数率高，内部自动完成通讯协议转换和数据收发控制等特点。用户可以通过我公司配置的上位机软件根据自己的需求灵活配置模块的串行速率，工作信道，发射功率，通讯数率等参数。
二、 产品特点
* 中功率发射,标准100mW，分7级可调低成本，高性能，高可靠性
* GFSK调制方式,半双工通讯，空中收/发转换，连接，控制自动完成
* 工作频段：433MHz其他频道可以定制。
* 接收灵敏度高达-121dBm，
* 传输距离1000米以上,如开阔地无干扰情况下可达1.5Km
* 发射工作电流小于100mA，发射功率最高达20dB
* 接收工作电流小于30mA,休眠电流<5uA（需要定制说明）
* 标准配置提供32个信道，满足用户多种通信组合方式的需求，用户可通过软件
* 自行配置，信道扩展能力强
* 通讯速率1.2kbps-115.2kbps，用户可通过软件配置
* 标准电脑USB接口
* 标准电脑USB接口
* 生产免调试，标准的工作电压4.5V-5.5V（可以定制3.3V-3.6V）
三、 应用领域
*无线排队设备，酒店电子门锁、生物识别门禁管理系统。
*医疗和电子仪器仪表自动化控制
*智能教学设备、婴儿监护、医病房呼叫系统
*家庭电器和灯光智能控制
*防盗报警智能卡，铁路机车远程检测
*水、电、煤气，暖气自动抄表收费系统或无功补偿及电网监测
*无线会议表决、打分系统，PDA终端、无线点菜系统
*LED屏无线传输文字，图片和无线控制，
*电子衡器、无线吊秤、车辆监测、老化设备检测，
*工业设备数据无线传输以及工业环境监测
*视频监控云台控制，门禁考勤读卡器
*气象/油井/水利设备信息采集以及自然环境检测
*矿井下井人员考勤定位系统；瓦斯检测报警；仪器、货物、医疗设备等重要资产和
*重要人员的区域定位；物流的供应链管理。
*风力发电路灯无线控制，太阳能光伏逆变器的数据监控。
YL_100IU是标准的USB接口，客户只需要安装驱动就可以在电脑上模拟出一个串口，并且无需要外接供电，直接使用USB供电。省掉了很多复杂的接线，非常适合客户应用开
发。还有一种也是USB接口,并且不需要安装驱动和寻找串口号,直接模拟出一个IDH人体设备，但这样的应用需要使用者有一定的上位机开发实力。
调制方式：GFSK
工作频率：420~450MHz（可定制）
发射功率：20dBm
接收灵敏度：-121dBm@1.2kbs
串口速率：1200bps～115200bps
接口校验：8E1/8O1/8N1（可选）
工作电压：4.5～5.5V（可定做3.0～3.6V）（输出20dBm）
发射电流：≤100mA（发射功率20dBm）
接收电流：≤30mA
客户端唤醒时间：即时唤醒
工作温度：-40～+80℃（工业级别）
工作湿度：10%～90%相对湿度，无冷凝
六、 应用电路
以上图片是模拟出来串口3

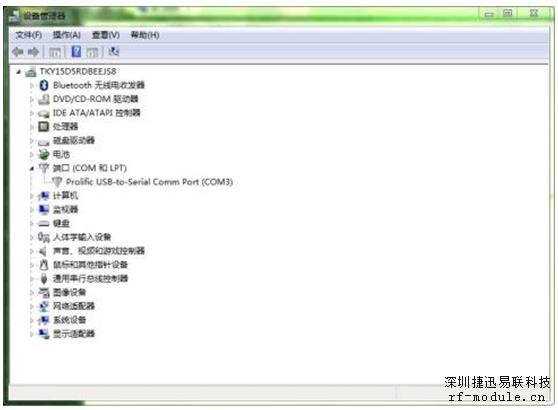

无线模块可以直接连接电脑或工控机的 USB接口，值得注意的是，在系统上运行需要安装驱动，不同的系统需要安装不同的驱动。如果安装成功电脑会模拟出一个串口，可以可以通过串口调试助手发射接收数据。一般我的电脑，属性，设备管理器，在这里就回有个串口弹出。还有一种就是模拟出 IDH设备，这个需要有一定开发实力，才能使用。在这里就不做过多讲解
以上图片是模拟出来串口3
2.应用说明
YL-100IU模块是工业级别设计，所以模块在设计思路上就有保护和检测机制，客户应用的时候也应当注意。模块在刚上电时红灯闪烁两下，表示正常上电，检测各功能都正常，客户可以正常使用。如果模块一直有规律的闪烁两下停顿，再闪烁两下，表明模块检测不过，可能模块损坏，需要反修。模块有方向电压保护电路，但如果客户长时间电压方向反接，也会烧坏模块。
其他参数请下载以下pdf资料了解
