一、 产品概述
YL-800D是一款高性能、低功耗、远距离的微功率射频无线数据收发电台，内部自动扩频计算和前导CRC纠错处理，不改变用户的任何数据和协议，采用半双工透明传输机制，实现无线代替的功能。电台的射频芯片基于扩频跳频技术，在稳定性、抗干扰能力以及接收灵敏度上都超越现有的GFSK电台。配置STM低功耗高速处理器，数据处理能力、运算速度均有所提高。用户可以通过我司配置的上位机软件根据实际需求灵活配置电台的工作频率、串口速率、扩频因子、有效数据比和扩频带宽等参数，操作简单，使用方便。电台的软件硬件都是工业级设计标准，有强有力的保护措施。保证在特殊环境下可以稳定可靠工作。电台设计有多种接口，有工业级485，工业级TTL和标准DB9串口232，并且6~35V宽电压输入，是一款完全适合工业应用的数传电台。
二、 产品特点
*基于LoRaTM扩频调制技术
*半双工通讯，串口数据透明传输
*420~450MHz免申请频段，其他频段可定制
*生产免调试，6V-35V宽电压范围
*微功率发射，标准 100mW，7级可调
*接收灵敏度高达-148dBm，最大发射功率+20dBm
*采用高效前向纠错编码技术和跳频机制，抗干扰能力强，低误码率
*支持串口唤醒，随时收发数据，无周期唤醒时间
*可以空中升级和串口升级模块
*可以动态读出接收数据包的RISS值
*多种命令监听空中信道占用
*可以通过软件或者单片机命令灵活设置电台参数
*内置看门狗，保证长期可靠稳定运行
*开阔地有效通讯距离可达3~4公里
*接口硬件切换，方便现场安装
三、 应用领域
*智能家居、智能交通、传感网络；
*工业自动化、农业现代化、建筑智能化；
*水、电、气、暖自动集抄系统；
*水利、油田、矿井、气象等设备信息采集；
*路灯控制、电网监测、风光互补系统；
*工业设备数据无线传输以及工业环境监测；
*其他一切需要无线代替TTL/RS232/RS485有线通讯的情况。
五、 接口介绍

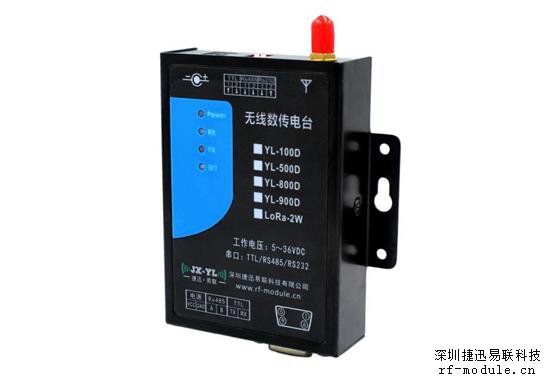

YL_800D电台上面接口说明。如图所示：
1：DC电源座，主要是电源输入，用于整个电台的供电，输入电源范围是直流 6-35V,电流不小于 1.5A。
2:串口切换拨码开关，主要用来选择和电台通讯的接口方式，有 MAX232,MAX485和 TTL,同时 SET灯也有相应的指示。主要看电台上面的标识，选择和你设备配备的端口。
3：天线接口，此接口为标准的 SMA天线接口，接入的天线是 50欧阻抗。
4：电源输入，MAX485和 TTL输出，电源输入 5V~35V ,1.5A的电源。
注：如果用 DC电源座供电就不可以再从这里供电。
5：标准 DB9接口 MAX232接口.(注：只有三线有用 2,3 5.)
6:面板 LED指示灯，POWER电源指示灯，上电就亮。数据收发 RX，TX指示灯。无线收到数据 RX闪烁，无线发送数据 TX闪烁。SET接口设置灯红蓝都亮表示 MAX485接口，红灯亮表示 TTL接口，蓝灯亮表示 MAX232接口。
调制方式：LoRaTM 扩频
工作频率：420~450MHz（可定制）
发射功率：20dBm
接收灵敏度：-148dBm
串口速率：1200bps～115200bps（默认9600bps）
接口校验：8E1/8O1/8N1（可选）
工作电压：6～35V
发射电流：≤120mA（发射功率20dBm）
接收电流：≤25mA
客户端唤醒时间：即时唤醒
工作温度：-40～+85（工业级别）
工作湿度：10%～90%相对湿度，无冷凝
其他参数请下载以下pdf资料了解
