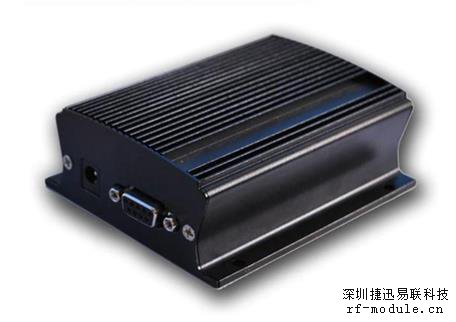

一、 产品概述
YL-5000是一款高稳定性，低功耗，高性价比的采用GFSK调制方式的无线透明数据收发模块。不改变客户的任何数据和协议，完成无线传输数据功能。该模块相对一般模块具有灵敏度高，传输距离远，通讯数率高，内部自动完成通讯协议转换和数据收发控制等特点。用户可以通过我公司配置的上位机软件根据自己的需求灵活配置模块的串行速率，工作信道，发射功率，通讯数率等参数。
二、 产品特点
大功率发射,标准输出功率5-8W，高可靠性
GFSK调制方式,半双工通讯，空中收/发转换，连接，控制自动完成
工作频段：433MHz等免申请频段
接收灵敏度高达-124dBm，空旷传输距离5000米以上,线高度2米时，
开阔地无干扰情况下可达10Km.
发射工作电流小于1.8A，发射功率大于5W.接收工作电流30mA
标准配置提供16个信道，满足用户多种通信组合方式的需求，用户
可通过软件自行配置，信道扩展能力强
通讯协议转换及射频收发切换自动完成，用户无须干预，简单易用
通讯速率1.2kbps-115.2kbps，用户可通过软件配置
生产免调试，宽电压范围工作：9V-24V，工业级应用
三、 应用领域
○无线排队设备 ，酒店电子门锁、生物识别门禁管理系统。
○医疗和电子仪器仪表自动化控制
○智能教学设备、婴儿监护、医病房呼叫系统
○家庭电器和灯光智能控制
○防盗报警 智能卡，铁路机车远程检测
○水、电、煤气，暖气自动抄表收费系统或无功补偿及电网监测
○无线会议表决、打分系统，PDA终端、无线点菜系统
○LED屏无线传输文字，图片和无线控制，
○电子衡器、无线吊秤、车辆监测、老化设备检测，
○工业设备数据无线传输以及工业环境监测
○视频监控云台控制，门禁考勤读卡器
○气象/油井/水利设备信息采集以及自然环境检测
○矿井下井人员考勤定位系统；瓦斯检测报警；仪器、货物、医疗设备等重要资产和重要人员的区域定位；物流的供应链管理。
○风力发电路灯无线控制，太阳能光伏逆变器的数据监控。
注意:此成品电台配有COM连接线和220V转直流12V的电源线，客户无需另接电源。

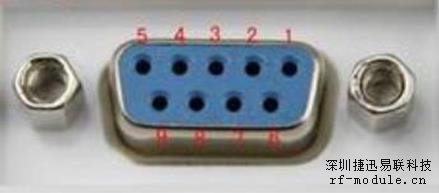

1.默认为232接口的,直接可以与电脑的COM口连接

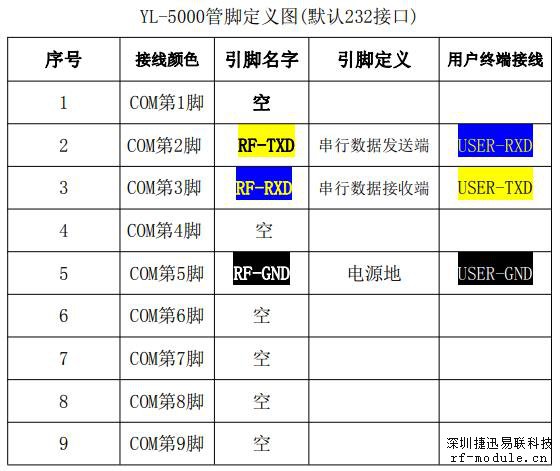

2.需要TTL或者485接口的时候请订购前说明,TTL和485的接口脚位分别接线为：
COM第2脚------接其它设备RXD或485A
COM第3脚------接其它设备TXD或485B
COM第5脚------GND电源地线

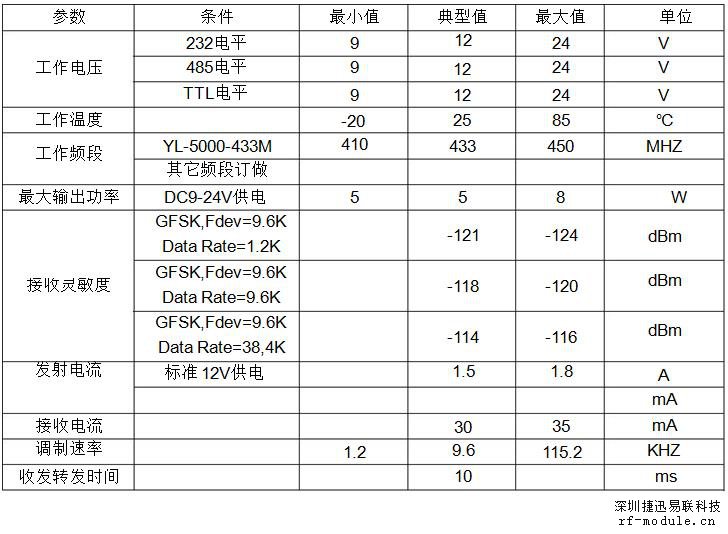

五、 性能参数

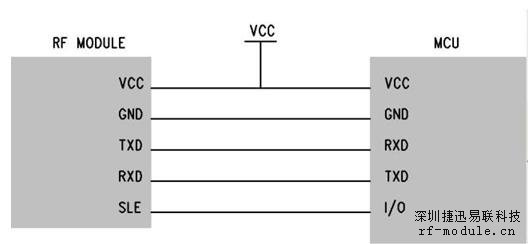

六、 典型应用电路
其他详情请下载下方pdf文档资料查看
