Sx1276的双功放射频无线模块-深圳捷迅易联科技

 文章来源:未知编辑:admin时间:2020-05-22 11:15

Sx1276双功放射频前端模块规格书

一、 产品概述

这是一款基于 Semtech Sx1276的双功放射频无线模块,集成发射机、接收机,单个模块实现可发可收。模块采用 LoRa扩频调制方式时,具备极高的接收灵敏度。因此,在同等发射功率下,比其他无线方案具有更低的功耗、更远的距离、更强的抗干扰能力。模块不带单片机,提供 SPI通信接口,用户不需要了解太复杂的射频知识,也不需要做硬件调试,只需要调试底层 SPI通信,并理解好函数的意义,就可以轻松应用本模块。模块集成两个 PA,适用于 433频段、868频段及  915频段,最大输出功率达  2W。

二、 产品特点

  基于  LoRa扩频调制技术。
  半双工通讯,标准  SPI  通信控制。
  多频段 420-450,902-928,863-870(MHz)。
  大功率 2W。
  接收灵敏度高达-148dBm。
  硬件检验,硬件扩频编码,可以自定义调频机制。
  贴片封装,方便客户嵌入自己的  PCB。
      C语言函数封装,直接调入函数接口。
  嵌套式屏蔽盖保护,增加抗干扰性能。

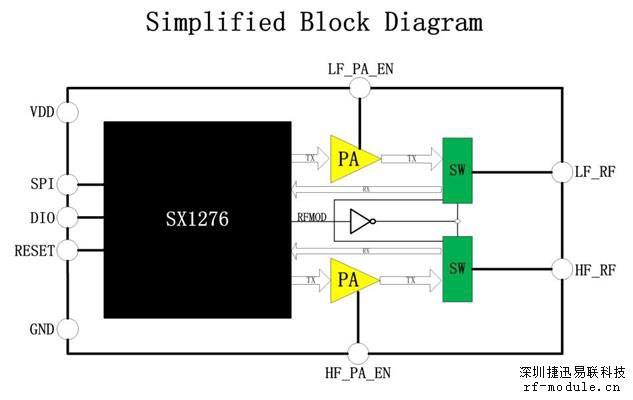

三、 框架结构图

双功放射频无线模块

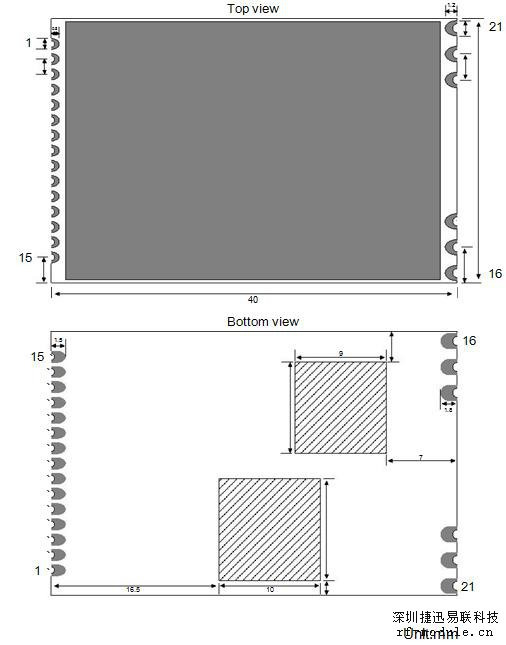

四、 尺寸结构

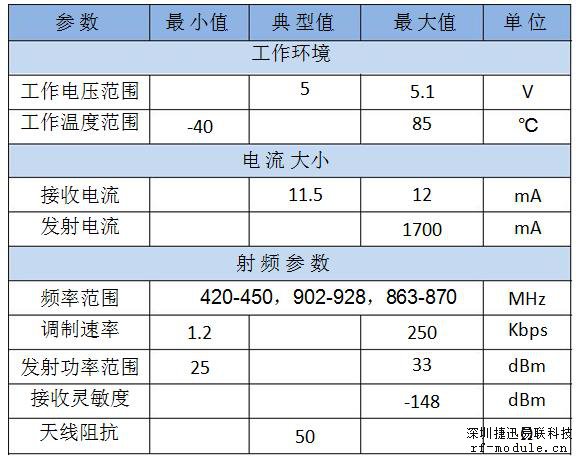

五、 技术指标

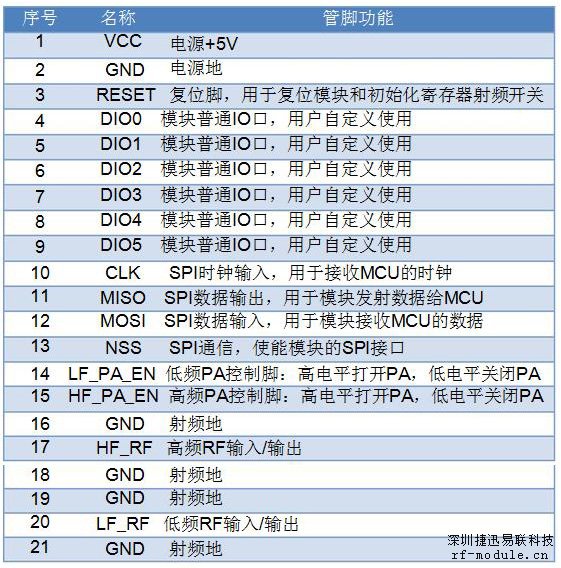

六、 管脚定义


七、 典型应用电路




在画原理图时要注意:TX、RX、REST、GPIO0、SCK、MISO、MOSI、NSS,这些脚必须连接到客户MCU 上面,并且  GPIO0  连接的最好是中断脚。

其他详情请下载下方pdf文档资料查看

深圳捷迅易联科技有限公司
地址:广东深圳南山区科技园科智西路科苑西工业区南23栋602
电话:0755-26031631     网站:www.rf-module.cn
Sx1276双功放射频前端模块规格书:pdf资料下载
